ラインスキャン膜厚計【オフラインタイプ】

フィルムなどの研究開発や品質管理の抜き取り検査に、オフラインで簡単に面内膜厚ムラ検査が可能な装置です。
全面を高速かつ高精度に測定可能です。

製品に関するお問い合せ

製品情報

特 長
  • フィルムなどの面内膜厚ムラを検査可能
  • 全面を高速かつ高精度に測定可能
  • 膜厚測定の専門メーカーだからできる充実サポート
  • 分光測定による高精度な膜厚測定
  • ハード・ソフト共にオリジナル設計

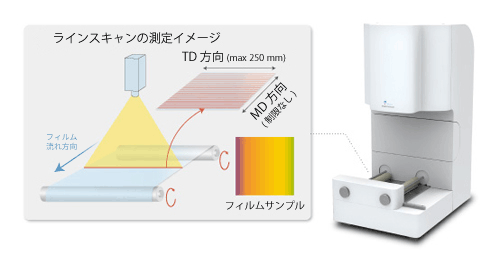

ラインスキャンのイメージ

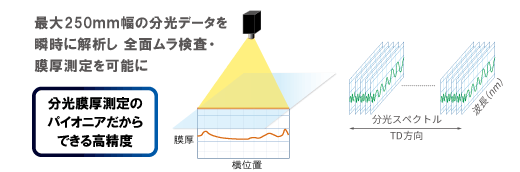

300mm角の分光データを瞬時に解析し全面ムラ検査・膜厚測定を可能に



動 画


仕様

測定範囲 0.7~300 μm
測定幅 250 mm
測定間隔 10 ms~
装置サイズ(W×D×H) 459×609×927 mm
重量 60 kg
消費電力 AC100 V±10% 125 VA



測定例

PETフィルム厚み測定

PETフィルムは延伸すると複屈折を持ち、分光スペクトルは図のようになります。 弊社独自の処理によって複屈折の影響を抑え高精度な測定が可能です。

PETの反射スペクトル
大塚電子独自の技術:複屈折の影響を抑える技術


250mm幅のフィルムの場合

300mm幅のフィルムの場合



解析結果例:ソフト画面
