ラインスキャン膜厚計®【インラインタイプ】

インラインでのフィルム生産現場においてフィルムの膜厚を全幅・全長測定できる装置です。
独自の分光干渉法に新たに開発した高精度膜厚演算処理技術を組み合わせることで、最短0.001秒毎の測定間隔で500mm幅(1台使用時)のフィルムの膜厚測定が可能です。

製品購入後お問い合わせ 製品に関するお問い合わせ

製品情報

特 長
  • ラインスキャン方式の採用で「抜け」のない全面フィルム検査を実現
  • 膜厚測定の専門メーカーだからできる充実サポート
  • 高速・高精度に測定が可能
  • バタつきに強い光学系を採用
  • 幅広のサンプル(TD方向に最大10m測定可能)
  • ハード・ソフト共にオリジナル設計

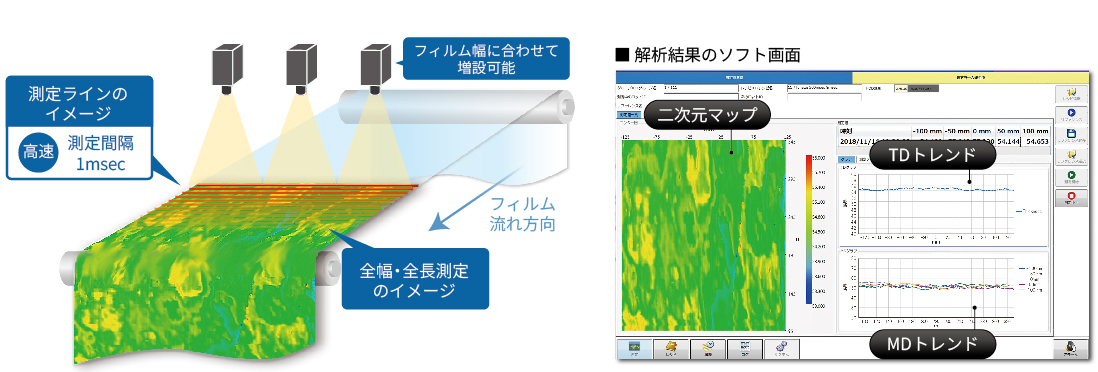

500mmの膜厚データを瞬時に解析し全幅測定を可能に



動 画


仕様

膜厚範囲 0.1~300 μm
測定幅 500 mm~最大10 m
測定間隔 1 ms~
装置サイズ(W×D×H) 81×140×343 mm
重量 4 kg(ヘッドのみ)
最大消費電力 AC100 V±10% 125VA



測定例

PETフィルム厚み測定

PETフィルムは延伸すると複屈折を持ち、分光スペクトルは図のようになります。 弊社独自の処理によって複屈折の影響を抑え高精度な測定が可能です。

PETの反射スペクトル
大塚電子独自の技術:複屈折の影響を抑える技術


500mm幅の包装用フィルムの場合

1ライン分の測定画像から1ポイントの分光スペクトルを取り出し、分光スペクトルをFFT解析



解析結果例:ソフト画面
