分光配光測定システム GP series

照明器具の配光特性を測定する装置です。

・自社開発分光器を使用することで高精度測定を実現!
・配光データと一緒に色の測定が可能!
・分光測定でも照度計タイプと同等の高速測定を実現!
・配光測定結果から照明率解析が可能!!
規格に準拠した測定システム!
計測標準部門による技術サポートも可能!

室内照明から投光器まで幅広い照明器具を取り扱え、マルチパーパスな要求に応える装置です。


 PDFファイル GP seriesの特長 [ PDFファイル:2.04MB ]




※カタログダウンロードには会員登録が必要です


製品情報

特 長
  • 最大2400mmのLED照明器具の配光測定に対応
  • 有機ELや大型ディスプレイの配光測定にも対応
  • 2軸ゴニオメータを自動制御して、角度ごとの分光分布測定を行い、 球帯係数法により分光全放射束と全光束および色度、色温度などを求めることが可能
  • 新型検出器の採用により、広ダイナミックレンジ測定が可能
  • IESNAのLM-75およびCIE 121に対応
  • GP-2000は、TypeB、TypeCの両方に対応可能 [特許出願中]
  • 紫外域・近赤外域の配光測定にも対応可能 <option>
  • 照明器具の点灯姿勢を変えずに想定可能なミラー回転方式にも対応可能(GP-4000)
  • 光度標準電球の供給が可能(JCSS)



評価項目
  • 光度の角度分布(配光)
  • 分光放射束(スペクトル)
  • 色度座標(u', v')                 〔CIE 1976UCS〕
  • 色度座標(x, y)                 〔JIS Z 8724〕
  • 演色性評価数(Ra, R1~R15)           〔JIS Z 8726〕
  • 相関色温度とDuv                 〔JIS Z 8725〕
  • 主波長(Dominant)と刺激純度(Purity)    〔JIS Z 8701〕
  • IES(LM63-2002及びJIS C 8505-5準拠)ファイル  <option> *1

   *1 IES解析ソフト[大塚電子製]は、他社の配光測定装置で算出したIESファイルの読込・解析も可能





仕 様

仕 様
型式 GP-500 *1 GP-1100 *1 GP-2000 GP-4000
光学系 *2 2軸ゴニオメータ 2軸ゴニオメータ
(平面鏡回転方式)
TypeC TypeC TypeB/C TypeC
光路長 500mm以下 500~1500mm 1500mm以上 7500mm以上
対応サンプル LEDチップ 一般照明
モジュール
直管形光源を含む
一般照明
検出器 マルチチャンネル分光器
測定波長範囲 *3 360nm~830nm
評価項目 ・光度の角度分布(配光)
・分光放射束(スペクトル)
・色度座標(u', v')〔CIE 1976UCS〕
・色度座標(x, y)〔JIS Z 8724〕
・主波長(Dominant)と刺激純度(Purity)〔JIS Z 8701〕
・相関色温度とDuv〔JIS Z 8725〕
・演色性評価数(Ra, R1~R15)〔JIS Z 8726〕
・IES(LM63-2002及びJIS C 8505-5準拠)ファイル  <option> *4

*1 分光放射輝度の配光測定が可能   *2 IESNA LM-75に対応  *3 検出器の波長範囲は選択可能
*4 IES解析ソフト[大塚電子製]は、他社の配光測定装置で算出したIESファイルの読込・解析も可能

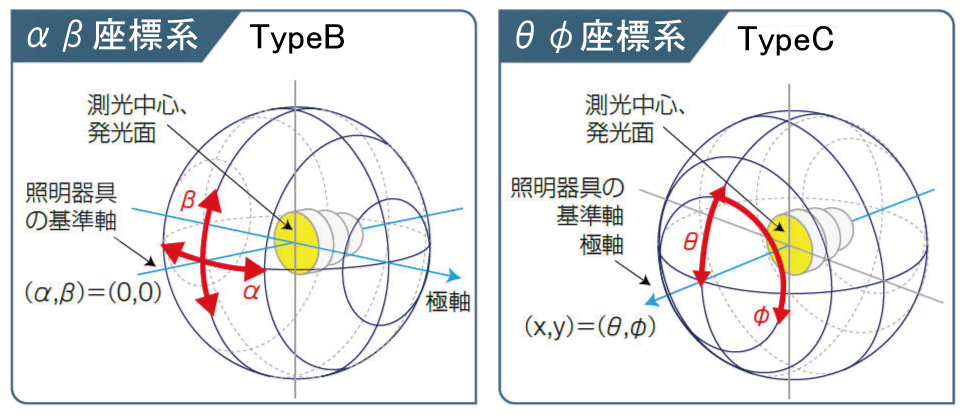

配光測定方法における座標系の種類(JIS C 8105-5)
座標系の
種類
極軸に対する傾斜角
(鉛直角)
極軸を回転中心とする傾斜角
(水平角)
IESNA LM-75表記
角度符号 角度範囲 角度符号 角度範囲
αβ座標系 α -90° ≦ α ≦ 90° β -180° ≦ β < 180° Type B
θφ座標系 θ 0° ≦ θ ≦ 180° θ 0° ≦ φ < 360° Type C



装置構成

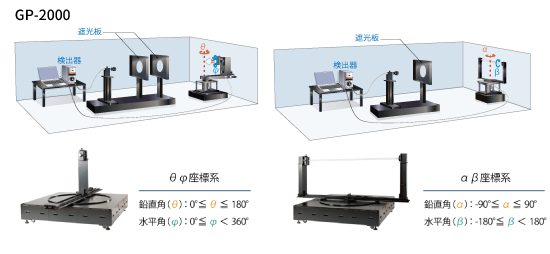

GP-4000   PDFファイル[ PDFファイル:2.04MB ]
GP-4000

GP-2000



GP-5000/GP-1100
