高感度分光放射輝度計 HS-1000

低輝度から高輝度まで高速・高精度な測定が可能な分光放射輝度計です。
電子冷却型リニアアレイセンサを用い、大塚電子独自の分光光学設計および信号処理回路により広い輝度範囲と波長域にわたって、低ノイズで高精度な測定を実現しました。




※カタログダウンロードには会員登録が必要です


製品情報

特 長
  • 輝度・色度精度の高い分光方式(回折格子)の採用
  • 0.005cd/m2 の超低輝度から 400,000cd/m2 の高輝度まで測定が可能
  • CIE推奨の広い波長範囲(355nm ~ 835nm)に対応
  • 独自の光学系により偏光誤差を低減(<1%)し、LCDのような偏光特性を
    持つ試料でも高精度に測定が可能
  • 通信時間も含めて、最短1秒からの高速測定が行えます。
    (連続測定の場合、最短約 20msec/回と更に高速な測定が可能です)
  • 測定角を変えることなく広い輝度範囲に対応しています。
    (測定角2゜の場合、0.005cd/m2 ~ 4,000cd/m2
  • 周波数点灯光源を高精度に安定測定が行えます。
    (点灯周波数入力により、露光時間を点灯周期の整数倍に自動設定します)
    レスポンス測定に対応可能な製品もラインアップしています。
  • 色の見えのモデルである「CIECAM02規格」に対応した出力も可能です。
  • 眼の薄明視(プルキンエ現象)を考慮した「CIE200:2011規格」に対応した出力も
    可能です。

※ 詳細についてはお問い合わせください



測定項目
- 放射輝度 (W/sr/m2 - 色域(NTSC比) *1
- 輝度 (cd/m2 - 応答速度 *2
- 色度座標 xy  [ CIE1931準拠 ] - 明度 (J) *3
- 色度座標 U'V'  [ CIE1976準拠 ] - 明るさ (Q) *3
- 色度座標 U'V'  [ CIE1976準拠 ] - 飽和度 (s) *3
- 相関色温度 - クロマ (C) *3
- CIE表色系 2゜/10゜ - カラフルネス (M) *3
- 三刺激値 XYZ - 等価輝度値 *4
- 偏差
- 分光データの四則演算
- 分光データの関数処理

 *1 オプション *2 HS-1000RT使用時 *3 CIECAM02規格対応
 *4 CIE200:2011規格対応



用 途
  • LCD、PDP、有機EL、大型LEDビジョンなどディスプレイデバイスの
    分光データ・輝度・色度・相関色温度測定
  • ランプなど照明光源の分光データ・輝度・色度・相関色温度測定
  • 各種輝度・色度測定器の基準器として
  • 非接触による物体の色彩測定



仕 様

仕 様
型式 HS-1000
測色方式 分光方式
測定波長範囲 355nm ~ 835nm
測定角 0.1゜,0.2゜,1゜,2゜
測定距離 *1 240mm ~ ∞
最小測定スポット径 測定角 2゜:約 10.0mm以下
測定角 1゜:約 5.0mm以下
測定角 0.2゜:約 1.0mm以下
測定角 0.1゜:約 0.5mm以下
輝度確度 ±2%
色度確度 ±0.002以下
本体・重量 187(W) × 249(H) ×400(D) mm 以下, 約 7.5 kg 以下

*1 対物レンズユニットの先端からの距離

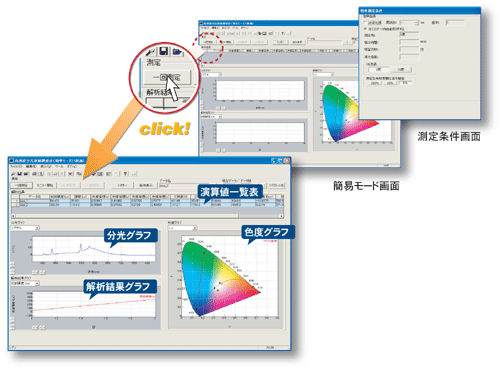

ソフトウェア
  • ユーザーインターフェースソフトウェアは、1ボタン測定の簡単モードと、
    任意に測定条件を変更可能なエキスパートモード
  • のどちらかに切り替えて使用可能。
  • 取得したデータの演算値を一覧表で確認可能
  • 取得したスペクトル同士の四則演算、スペクトルと定数の四則演算、
    取得したスペクトルの関数処理も標準ソフトウェアで対応可能


1ボタンで減光機能も含めた自動露光調整、ダーク測定、測定、演算、演算結果表示と全てが
実行可能



オプション

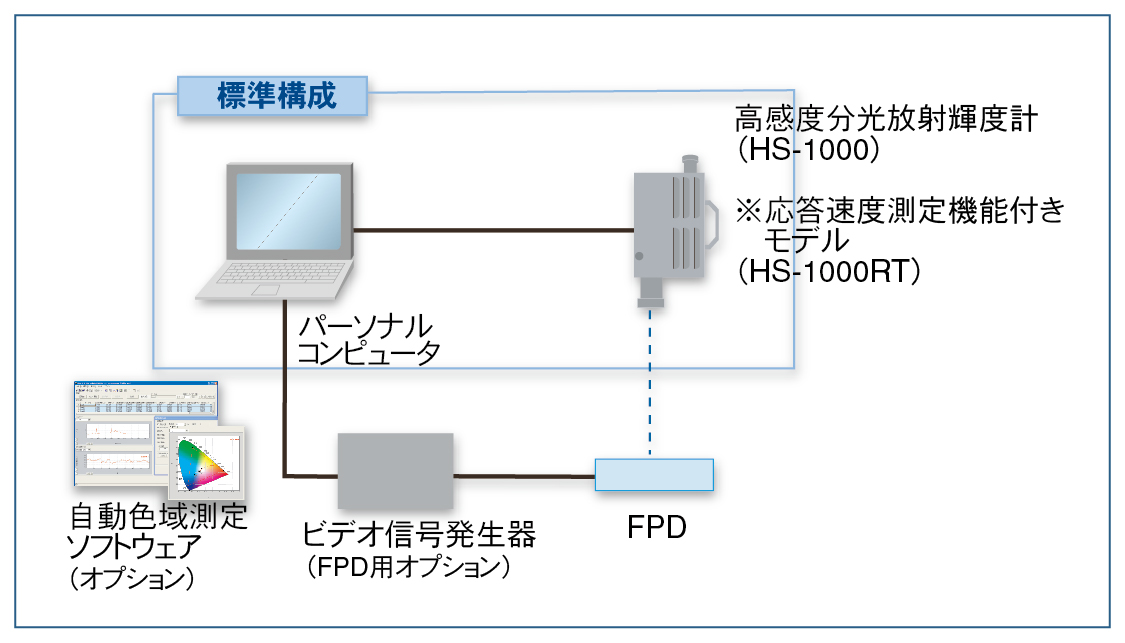

  • 色域自動測定機能
     - 信号発生器(オプション)との連動によりディスプレイの色再現範囲(NTSC比)を
       自動的に測定
  • 応答速度測定機能付きモデル(HS-1000RT)
     - HS-1000の機能に加えてディスプレイの応答速度測定が可能
     - 応答速度測定結果からの動画応答シミュレーションが可能
