高分子相構造解析システム PP-1000 NEW

小角光散乱法(SALS)を用いて、高分子やフィルムの構造をリアルタイムに、連続的に評価できる装置です。

光源に可視光を使用している為、小角X線散乱(SAXS)や、小角中性子散乱(SANS)装置と比べ、より大きな構造(マイクロメートルオーダー)の評価が可能です。

偏光板を用いたHv散乱測定からは、光学異方性の評価や結晶構造の解析ができ、Vv散乱測定からはポリマーブレンドの評価や、配向特性の解析が行えます。



カタログダウンロード 製品に関するお問い合わせ

製品情報

特 長
  • 散乱角度0.33~45°の測定を最短10msecで測定可能
  • サブミクロン~数百ミクロンの構造を評価
  • 専用のセルで溶液サンプルも測定可能
  • Hv散乱、Vv散乱測定をソフト上で簡単に切り替え可能
  • 卓上タイプで実験室に設置可能

 ※HDR機能を使用しない時



評価項目
  • ポリマーブレンドの相分離過程
  • ポリマー結晶化過程
  • 結晶サイズの算出、結晶成長速度の算出
  • 配向状態
  • 凝集過程
  • 熱硬化過程
  • 温度変化時の構造変化
  • 延伸による構造変化
  • 紫外線による硬化過程

 ※別途相談



測定範囲(理論値)
  • 球晶径 1.3~270μm
  • 相関長 0.1~100μm



原理

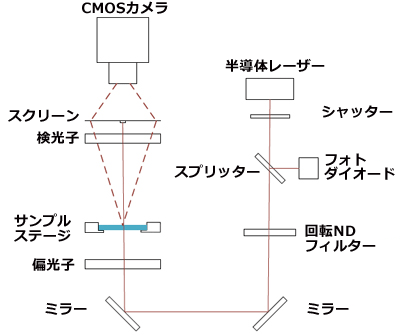

光学系概略図

光学系と測定手順



Hv散乱

クロスニコル(偏光子と検光子が直交)で測定をします。
散乱体に光学異方性(複屈折)がある場合、散乱パターンが出現し、高分子の
高次構造体のサイズ、秩序性、配向の評価ができます。

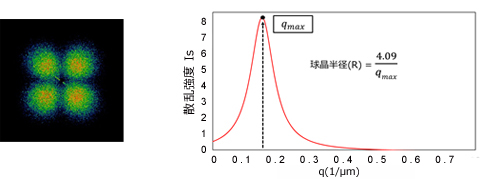

(測定例)結晶性フィルムの球晶径の解析

(測定例)結晶性フィルムの球晶径の解析

結晶性高分子で球晶構造を生成している時は、クローバー型のHv散乱像が得られます。
散乱角度は方位角45°で最大となり、横軸に散乱ベクトル(q)、縦軸に散乱強度(Is)をプロットすると、散乱強度が最大となる測定角度θmaxを有する散乱プロファイルが得られます。
このθmaxを用いて、以下の式から球晶半径を求めることができます。

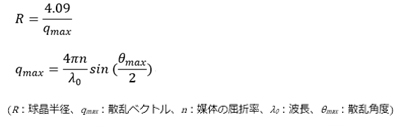

球晶半径を求める式

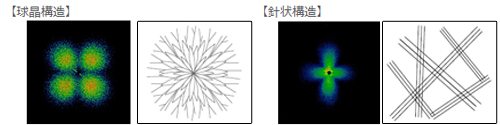

~各散乱パターンの紹介~
左図:球晶構造 右図:針状構造



Vv散乱

パラレルニコル(偏光子と検光子が平行)で測定します。
・ポリマーブレンドの相分離過程の評価
・海島構造の大きさ(相関長)
・粒子径の評価 など

※ 海島構造の島部分の体積分率が必要

(測定例) 相分離構造の相関長の解析

(測定例)相分離構造の相関長の解析

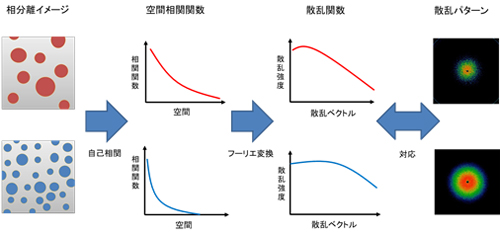

海島構造のように、不規則な構造を有している時は円型状のVv散乱像が得られます。

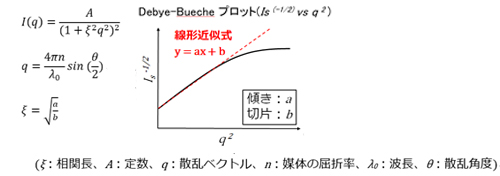

サンプルの相関長 ξ は、Debye-Bueche plot (横軸にq 2、縦軸にIs-1/2をプロットしたグラフ)を用いて、求めることができます。
解析は以下の理論式に基づいており、指定した範囲で線形近似した直線の傾きをa、切片をbとすると、相関長は以下の式から求めることができます。


相関長の式

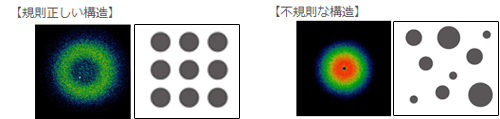

~各散乱パターンの紹介~
左図:規則正しい構造 ⇒図:不規則な構造



仕様

仕 様
測定原理 小角光散乱法
光源 半導体レーザ (波長785nm)
検出器 CMOSカメラ
測定範囲(理論値) 球晶径 1.3~270μm
相関長 0.1~100μm
ダイナミックレンジ 120db以上(HDR機能使用)
測定散乱角度 0.33°~45°(カメラ長に依存)
カメラ長
50mm
150mm
300mm
角度範囲
2°~45°
0.67°~18.4°
0.33°~9.5°
角度分解能
0.3°
0.1°
0.05°
取得像 Hv光散乱像、Vv光散乱像
測定スポット 約1mm
ビームストッパー φ3mm
測定時間 10msec~
電源 AC100-240V 75VA
寸法 W350×D500×H760(mm)
データ処理部 ノートPC(Windows10)

※HDR機能使用時は100msec~

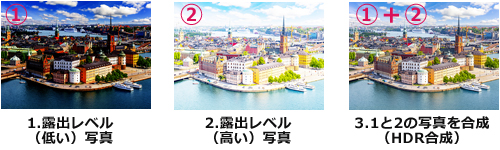

■ HDR
  「High Dynamic Range Imaging」の略。
  露出レベルの異なる複数枚の写真を合成する技術

 HDRの説明

オプション

● 冷却加熱ステージ
● 延伸ステージ

※その他のステージ設置に関しても対応可能です。
 別途ご相談ください。



測定例

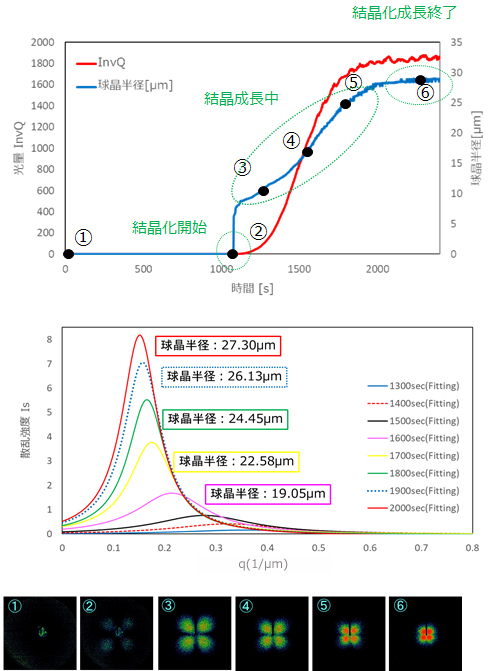

ポリフッ化ビニリデンフィルムの結晶化プロセス評価 (230℃→160℃)

ポリフッ化ビニリデンフィルムの結晶化プロセス評価(230℃→160℃)



メチルセルロース系溶液の相分離プロセス評価(常温→60℃)

メチルセルロース系溶液の相分離プロセス評価(常温→60℃)

【参考文献】
 Motoki Shibata, Tsuyoshi Koga, Koji Nishida, Polymer 178, 121574 (2019)

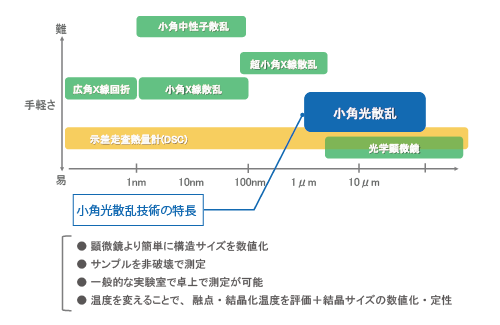

測定方法比較



小角光散乱 比較図





小角光散乱
(SALS)

小角X線散乱
(SAXS)

小角中性子散乱
(SANS)

プローブ 可視光 X線 中性子線
測定範囲 1μm ~ 100μm

1nm ~ 100nm

1nm ~ 100nm

光源波長 数百nm 数Å 数Å
特徴

・安価で簡便
・In-Situでリアル
 タイム測定が可能
・光学異方性の評価
 が可能
・透明試料のみ測定可

・散乱強度が高い
・実験室レベルで
 測定可能
・軽元素(H,Li等)
 の測定 が苦手
・透明試料以外も
 測定可

・散乱強度が低い
・大型施設にしかない
・軽元素の測定も苦と
 ならない
・透明試料以外も測定可

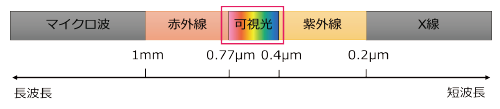

 可視光 波長
